W70/140L-1系列輕型拉桿液壓缸，與同等壓力級液壓缸相比，具有結構簡單，零件通用化高和安裝形式多樣等特點。廣泛應用于橡塑、紡織、壓鑄等輕工機械、機床、汽車、農業機械、石化機械、冶金礦山機械等。

（1）型號說明

W70L -1 -2 LB 100 B -70 R 400 -A B

①     ②  ③  ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩

①系列：W70L -1，W140L -1

②密封材料：1-丁晴橡膠 2-聚氨酯橡膠 3-氟橡膠

③安裝形式：LA、LB、LC、FA、FB、FC、FD、CA、TA、TC

④缸徑：40、50、63、80、100、125、140、150160、180、200、224、250

⑤桿徑形式：B、C

⑥額定壓力：70-7MPa 140-14MPa

⑦緩沖形式：B-兩端緩沖 R-桿端緩沖 H-底端緩沖 N-無緩沖

⑧行程長度

⑨進、出油口位置：A、B、C、D

⑩緩沖調節位置裝置：A、B、C、D、O

(2)性能參數（見表23.4-1）該系列液壓缸缸徑從40~250mm有13種規格，每一種缸徑有二個速度比可選取，安裝形式有10種額定壓力分別為7MPa和14MPa。

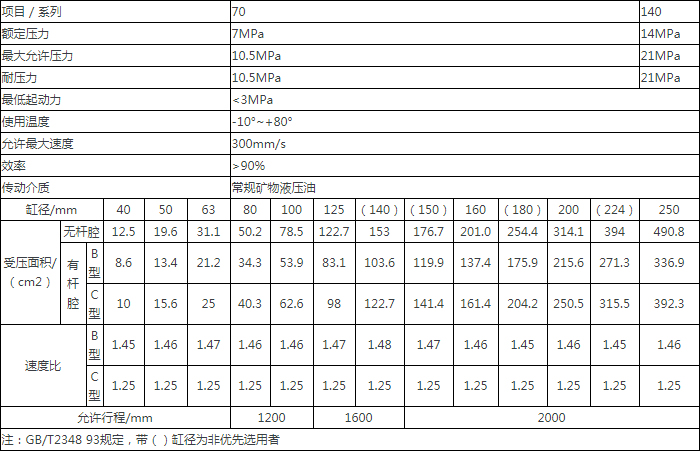

表23.4-1 W70/140L-1系列輕型拉桿液壓缸性能參數
